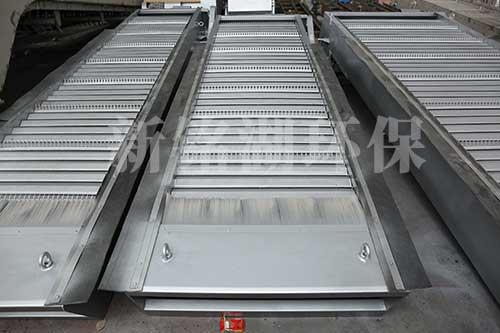

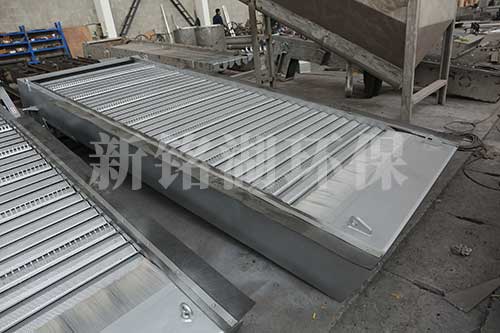

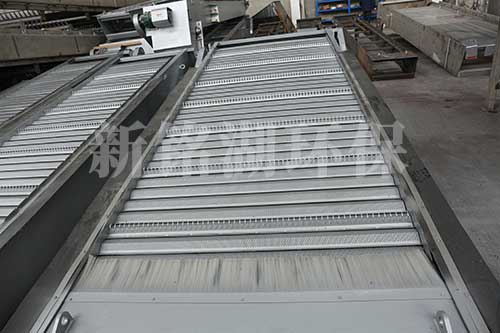

一、孔板式格栅简介：
孔板式格栅是通过格栅将固体与液体分离的一种除污机械,可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。
二、孔板式格栅安装：
1、检查孔板式格栅在运输过程中是否损坏；
2、应先根据设备安装图、土建图，检查孔板式格栅基础尺寸是否正确；
3、检查孔板式格栅各预埋件尺寸是否与预埋件图相，以上几点均检查完毕后，即可将设备安装就位。
4、本设备整机安装，机架上的支座与地面上预埋件钢板对正，然后将支座钢板与预埋件焊成一体，格栅安装后底部如有间隙，可用水泥封住固定。
5、如果没有放置预埋件，可用膨胀螺栓直接将设备支座与地面联接固定。
6、孔板式格栅安装时应注意与地面水平、垂直。
三、孔板式格栅结构图：
四、孔板式格栅故障：
（1）传动轴左右卷筒直径不。卷筒属于孔板式格栅的升降机构，钢丝绳直接均匀缠绕在卷筒上，电机带动传动轴转动时，卷筒随之带动钢丝绳做垂直升降运动。如果两侧卷筒直径不，将会使得两侧的钢丝绳下降速度不，无法确保钢丝绳的水平度，从而使得除污耙不能水平下降，当倾斜达到一定程度时（此时未到水室底），除污耙与轨道的摩擦力加大，从而卡在轨道上，耙斗依靠自重翻转，失去了清淤除污的功能。
（2）两侧钢丝绳直径不。孔板式格栅依靠两根钢丝绳带动除污耙上下做升降运动，因而钢丝绳的直径不将导致除污耙在下降过程中，一边钢丝绳长，而另一边短的情况出现，从而使得除污耙倾斜，水平度不够，与轨道摩擦力加大到一定程度，除污耙会自动翻转，丧失除污功能。
大修前只能下降到-21m 便发生翻耙。经作业人员测量，发现左右两根钢丝绳（同为左旋）直径相差1mm。分析为两根钢丝绳旋向相同导致受力不均匀，其中一根被拉长，工作人员更换两根钢丝绳（一根左交互捻，另一根右交互捻），再次动作孔板式格栅，便可以顺利的下降到-24.6m 的位置。
五、孔板式格栅优势：
孔板式格栅通常采用间歇清除装置，其操作模式可以使用一个计时器控制操作，也可以根据电网通道水位差异之前和之后的后续设备控制操作。这样可以不必担心栅渣会对设备造成堵塞的影响。
相对于其他的机械除污设备来说，孔板式格栅的清理维修费用少。设备还可以减少污物对后续处理设备的损耗影响等，一定程度上保障设备的正常顺利运行。
孔板式格栅采用的耐腐蚀材料精加工，所以在工作时不容易受到其他物质的影响，能保持稳定的运行。并且，它可以实现自动化运行，污水处理效率是很好的，设备运行期间不会产生噪音。
