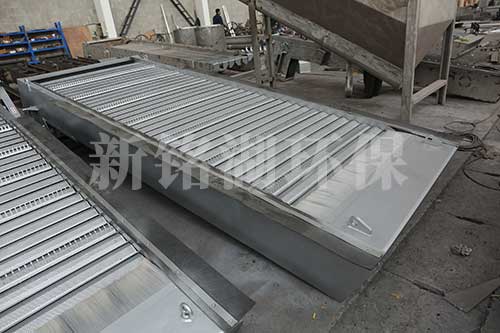

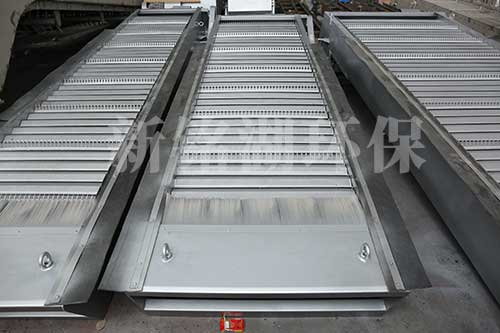

一、网板格栅简介:
网板格栅污水穿流在水渠内的阶梯格栅栅片时,使漂浮物质、沉淀物质和固体悬浮物质得到有效分离,格栅栅片和静片两部分组成。当动栅片转动工作时,栅片 随圆每转一圈,栅片上的滤渣便向上提升一阶,以此方式向上循环运输滤渣,将滤渣输送到卸料口。
二、网板格栅特点:
1、安装网板格栅工作简单,维修保养容易,使用寿命长。
2、网板格栅占地面积小,节省建造机房的费用,格栅的自由过滤面积大,处理流量大。
3、网板格栅可以全自动操作,可进行联动和远程控制,使用方便,安全稳定。
4、清理毋须采用尼龙刷和冲洗水,利用逆流原来得以自清洗。
三、网板格栅结构图:
四、网板格栅保养:
1、除减速机外,其余需进行润滑的部位所使用润滑油或润滑脂按设备要求更换或清洗。
2、调整连接传动部分的紧固螺栓。
五、网板格栅技术要求:
5.1网板格栅由防护罩、电机、减速机、机架、梨形耙齿、牵引链、链轮、清洗刷和喷嘴冲洗系统等组成。设备按标准进行生产制作。
5.2网板格栅为双侧链条传动、采用自清式梨形耙齿形式,梨形耙齿采用不锈钢/尼龙制作,耙齿互相叠合串接,每组耙齿由不锈钢轴串联,链轮的节距为100mm。
5.3本装置配套户外型电气控制箱,设在网板格栅就近位置,网板格栅的控制分手动及自动两种形式。
5.4网板格栅设有机械及电气双重保护措施,全自动控制。
5.5网板格栅机架部分采用304不锈钢材质(材质根据客户要求定)。
5.6控制系统:按设定的时间程序运行,设就地电气柜。
5.7网板格栅驱动电机采用户外形三相异步电动机,防护等级IP54,绝缘等级F级,并设有过载报警及机械双重保护装置。
